視覺系統在精密電子點膠全流程中扮演著至關重要的角色，是實現高精度、高一致性和高效率生產的核心技術之一。它在點膠工藝的各個環節都發揮著關鍵作用，確保了微米級別的精度要求。以下是視覺系統在精密電子點膠全流程中的具體應用：

一、 點膠前：精確定位與引導

    基板/工件定位與校準：

        全局定位： 通過全局相機（通常是分辨率較低但視野較大的相機）快速掃描整個載具或基板，識別預先設置的基準點（Fiducial Marks）。這些Mark點通常設計成高對比度的幾何圖形（如圓形、十字形）。

        坐標變換： 系統將識別到的實際Mark點位置與預設的理論位置進行比較，計算出基板在工作臺上的實際位置、角度偏移以及可能的縮放比例（如果存在熱膨脹或制造公差）。

        坐標補償： 根據計算出的偏移量，動態調整點膠路徑的坐標原點、旋轉角度和縮放比例，使點膠路徑精確地與基板上的實際位置對齊。這對于處理柔性電路板（FPC）、大尺寸基板或存在定位公差的工件至關重要。

    元件/焊盤識別：

        目標特征識別： 使用高分辨率局部相機（或移動相機）精確定位需要點膠的具體位置，如芯片邊緣、焊盤中心、連接器引腳根部、密封區域邊界等。

        特征匹配： 通過圖像處理算法（如模板匹配、邊緣檢測、Blob分析、模式識別）精確識別目標的幾何特征（中心點、邊緣、輪廓）。

        位置/姿態補償： 即使基板已全局定位，單個元件的微小位置偏差或角度傾斜仍然可能存在。視覺系統可以精確測量這些偏差，并實時補償點膠頭的最終落點坐標和角度，確保膠點精準打在目標位置。

    表面狀態檢查（可選但重要）：

        異物檢測： 檢查點膠區域是否有灰塵、碎屑、殘留物等，避免影響點膠質量和粘接可靠性。

        表面缺陷檢查： 檢查焊盤或元件表面是否有氧化、污染、劃痕等可能影響膠水潤濕性和粘接強度的缺陷。

        膠路阻擋物檢測： 確保計劃點膠的路徑上沒有阻礙物（如翹起的元件引腳、飛線等）。

二、 點膠中：實時監控與過程控制

    膠點位置/軌跡實時監控：

        引導與糾偏： 在連續點膠（如畫線、涂覆）過程中，視覺系統可實時跟蹤膠嘴或已涂覆膠水的邊緣位置。

        閉環控制： 將實時位置與預設軌跡進行對比，發現偏差（如機械振動、平臺移動誤差導致）后，立即反饋給運動控制系統進行動態糾偏，確保膠線始終沿預定路徑精確行走。

    膠點形態實時檢測：

        膠點尺寸監控： 利用高速相機（通常需要高幀率和高分辨率）在點膠閥開啟/關閉瞬間或膠點穩定后，快速捕捉膠點圖像。通過圖像分析實時測量膠點的直徑（2D）或高度/體積（3D視覺）。

        形狀一致性監控： 檢查膠點是否呈理想的圓形、橢圓形，或者膠線寬度是否均勻，是否有衛星點、拖尾、拉絲等不良現象。

        膠量閉環控制： 將實時測量的膠點尺寸與設定值比較，如果超出公差范圍，系統可以實時或在下一點膠前自動調整點膠參數（如氣壓/壓力、時間、針閥開度、Z軸高度），實現膠量的閉環控制（Closed-Loop Control），顯著提升一致性。

    膠嘴狀態監控（高級應用）：

        針尖堵塞/掛膠檢測： 檢測針尖是否有膠水積聚或部分堵塞，避免影響出膠量和膠點形狀。

        針尖位置/磨損檢測： 監測針尖位置是否因磨損或碰撞而改變，確保點膠高度（Stand-off Height）的準確性。

三、 點膠后：質量檢測與數據追溯

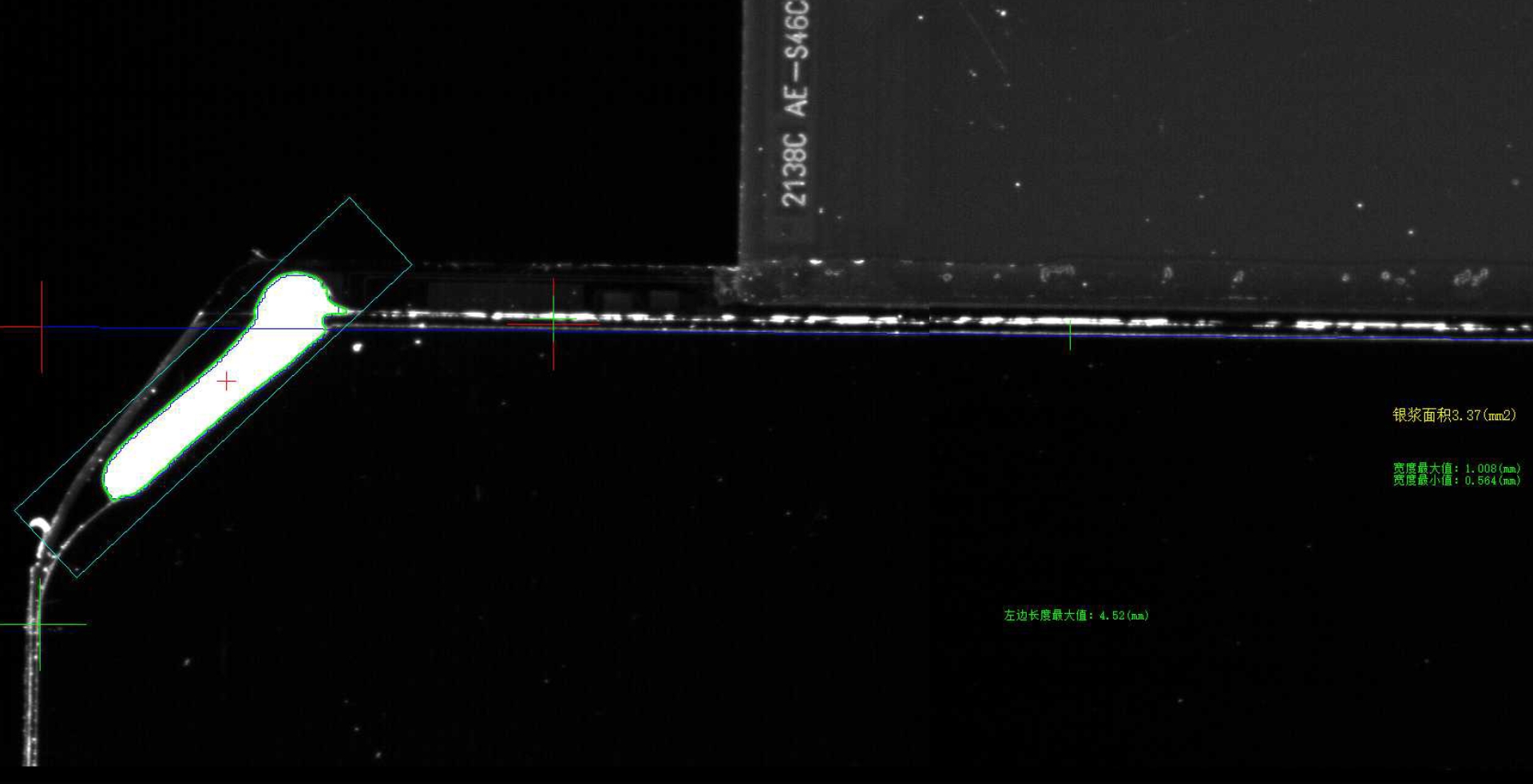

    膠點/膠線最終質量檢測：

        完整性檢測： 檢查每個膠點是否都已施膠，有無漏點。

        尺寸精度檢測： 精確測量最終膠點的直徑、高度、面積、體積；膠線的寬度、高度、長度等幾何參數是否在規格范圍內。

        位置精度檢測： 測量膠點中心相對于目標位置（焊盤中心、元件邊緣）的偏移量（X, Y, θ）是否合格。

        形狀缺陷檢測： 自動識別并分類膠點的各種缺陷，如：形狀不規則、衛星點、氣泡、拉絲、拖尾、膠量過多/過少、膠點塌陷/鋪展過度、膠點位置偏移、污染等。

        3D形貌檢測（越來越重要）： 使用激光三角測量、結構光或雙目立體視覺等3D視覺技術，精確測量膠點/膠線的三維輪廓和高度信息。這對于需要精確控制膠量體積（如底部填充Underfill）、檢查膠水爬升高度（如圍壩Dam）或檢測微小共面性差異的應用至關重要。

    數據記錄與追溯：

        圖像存檔： 保存關鍵點膠位置（首件、抽檢件）或所有點的檢測圖像，作為質量記錄。

        參數記錄： 記錄每個膠點的實際位置、尺寸、形狀等測量結果，以及對應的點膠參數（時間、壓力、高度等）。

        SPC統計分析： 對檢測數據進行實時統計分析，生成過程能力指數（如CPK），監控點膠過程的穩定性和趨勢，為工藝優化和設備維護提供依據。

        追溯性： 將檢測結果與產品序列號綁定，實現產品質量的全程追溯。

視覺系統帶來的核心價值

    提升精度： 解決工件和元件的定位誤差，實現微米級的點膠定位精度。

    保證一致性： 克服人工作業和開環控制的波動，大幅提升膠點尺寸、形狀和位置的一致性。

    提高良率： 通過實時監控和100%自動檢測，及時發現并剔除不良品，減少因點膠不良導致的后續組裝失敗或產品早期失效。

    增加效率： 減少人工定位、檢測和調機時間；通過閉環控制減少調試和不良品返工；支持更高速的點膠作業。

    增強靈活性： 快速適應不同產品和點膠路徑的切換，減少換線時間。

    實現自動化與智能化： 是實現點膠全流程自動化（尤其是高精度要求）不可或缺的部分，并為智能制造提供關鍵數據基礎。

    降低成本： 減少膠水浪費、降低返修和報廢成本、節省人工成本。

關鍵視覺技術選擇考慮因素

    相機分辨率： 決定可分辨的最小特征尺寸。

    相機幀率： 決定實時監控和高速點膠時的捕捉能力。

    鏡頭： 放大倍率、景深、視野范圍選擇需匹配應用。

    光源： 合適的照明（環形光、同軸光、背光、結構光等）對獲取高對比度、清晰圖像至關重要。需要根據基板顏色、反光特性、膠水顏色（透明、白色、黑色等）選擇。

    算法： 強大的圖像處理和分析算法是實現精準識別、測量和缺陷檢測的核心。

    2D vs 3D： 根據是否需要精確的體積或高度信息選擇。3D視覺在精密點膠檢測中越來越普及。

    系統集成度： 與點膠機控制系統（運動控制、點膠閥控制）的深度集成是實現閉環控制和高效流程的關鍵。


    視覺系統已深度融入精密電子點膠的“定位-點膠-檢測”全流程閉環中。它不僅是“眼睛”，更是“大腦”的一部分，通過精確引導、實時監控反饋和嚴格的質量把關，確保了點膠工藝滿足日益嚴苛的精度、可靠性和效率要求，是現代高可靠電子制造不可或缺的核心技術。隨著機器視覺、人工智能和3D成像技術的持續發展，其在點膠領域的應用將更加深入和智能化。
