【檢測目的】

檢測漏焊、連焊

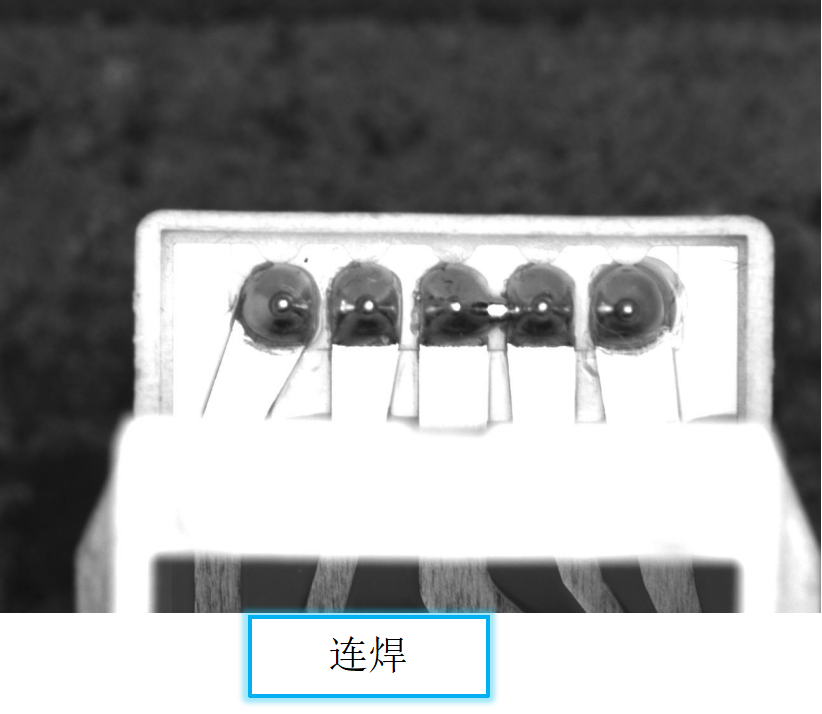

【拍攝效果圖一】  正面

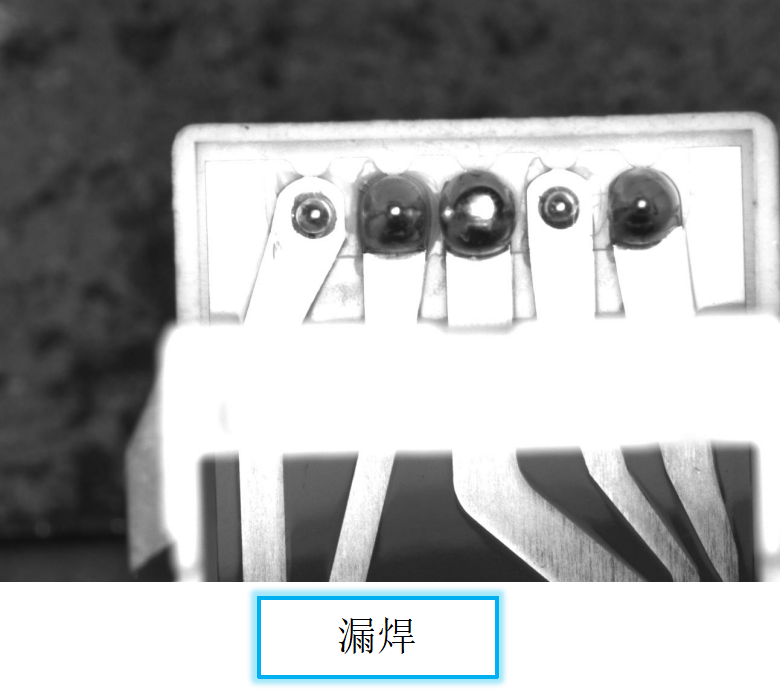

【拍攝效果圖二】正面

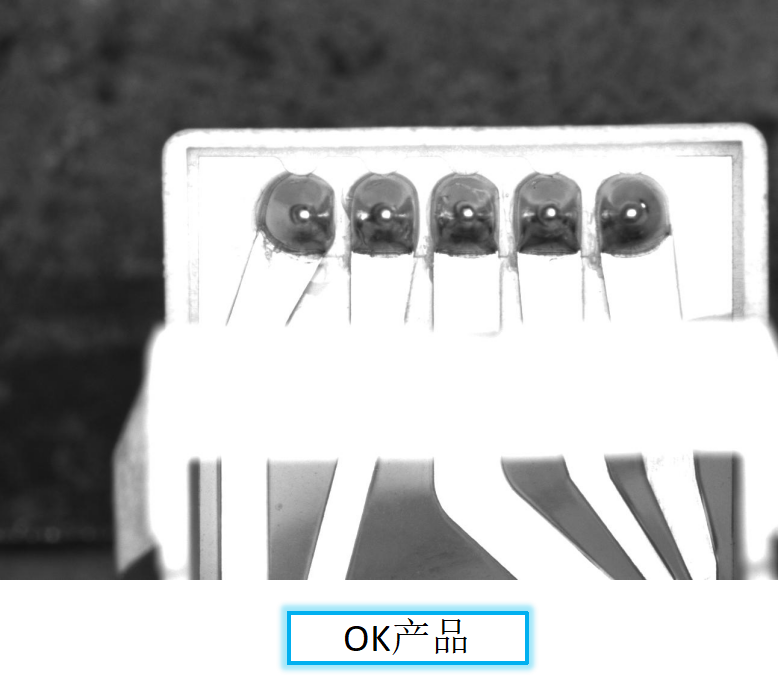

【拍攝效果圖三】正面

【拍攝效果圖四】正面

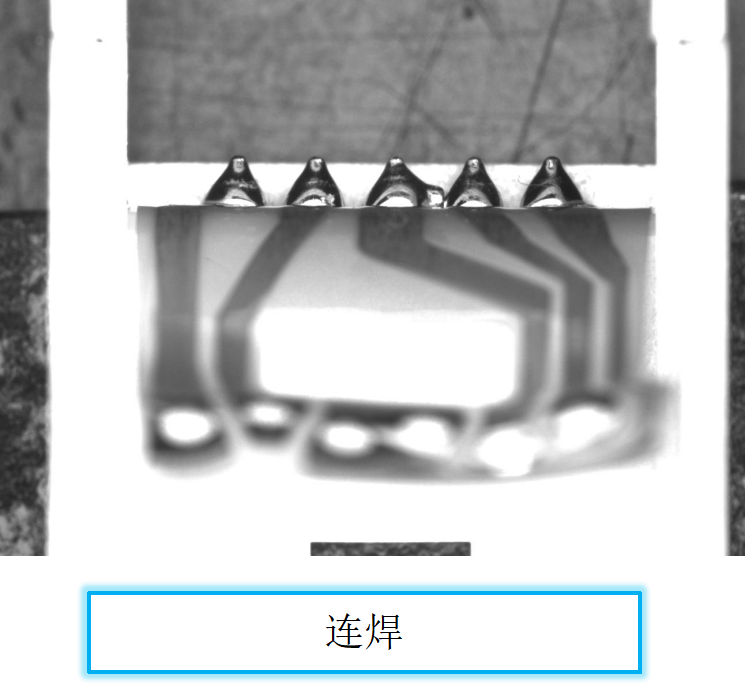

【拍攝效果圖五】側面

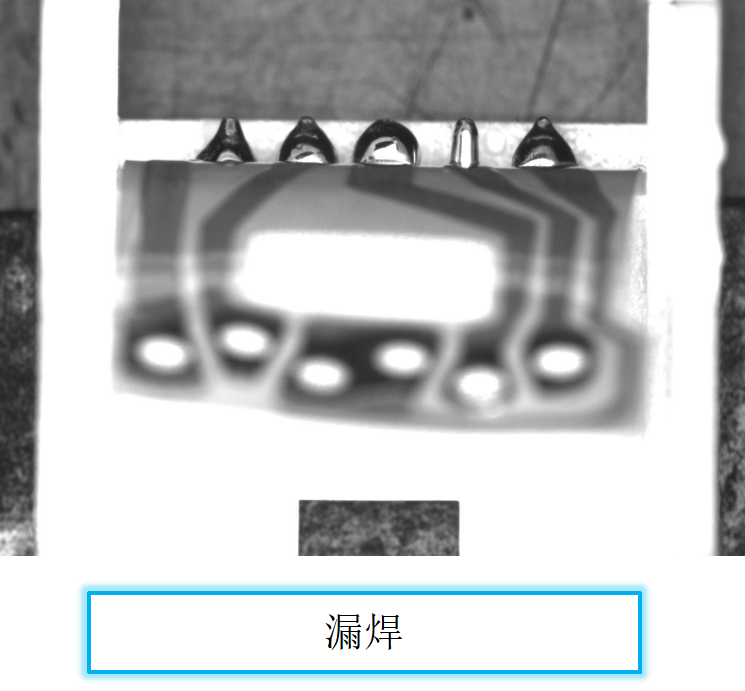

【拍攝效果圖六】側面

【拍攝效果圖七】側面

【方案評估】

       本方案采用兩個固定相機，一個拍攝正面、一個拍攝側面，以目前圖像效果來看，可以檢測缺焊、連焊等不良。

視野：16mm*12mm

視覺精度：16mm/1292pixel=0.0124mm/pixel。

【硬件配置】

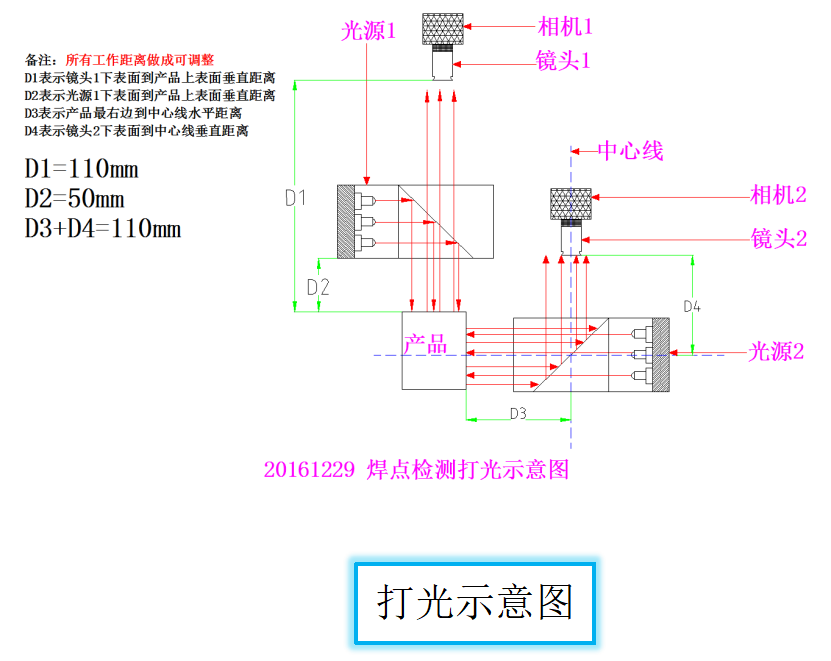

【安裝示意圖】
